3. OpenSCAD#
Ce tutoriel vous guidera à travers votre prise en main d’OpenSCAD en posant les bases et en vous expliquant tout ce qui est primordial de connaître. Nous verrons tout le processus étape par étape, de l’installation du programme jusqu’à l’export d’une pièce finie.
3.1 Installation#
Pour commencer à travailler vous devez pouvoir utiliser le logiciel. Rendez-vous sur la page OpenSCAD afin de le télécharger. Suivez les instructions d’installation jusqu’à la fin, et lancez ensuite le logiciel.

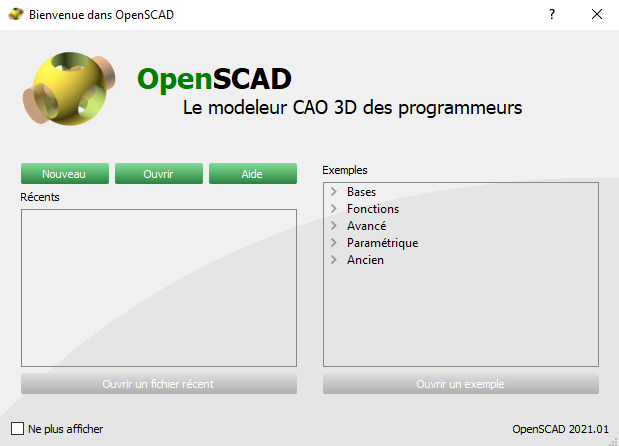

Lorsque vous l’installez vous n’avez surement pas de fichier .scad à ouvrir, créez en un en cliquant sur “Nouveau”. Vous devriez alors avoir un nouveau projet qui se crée et une interface vierge qui apparaît.
3.2 Interface#

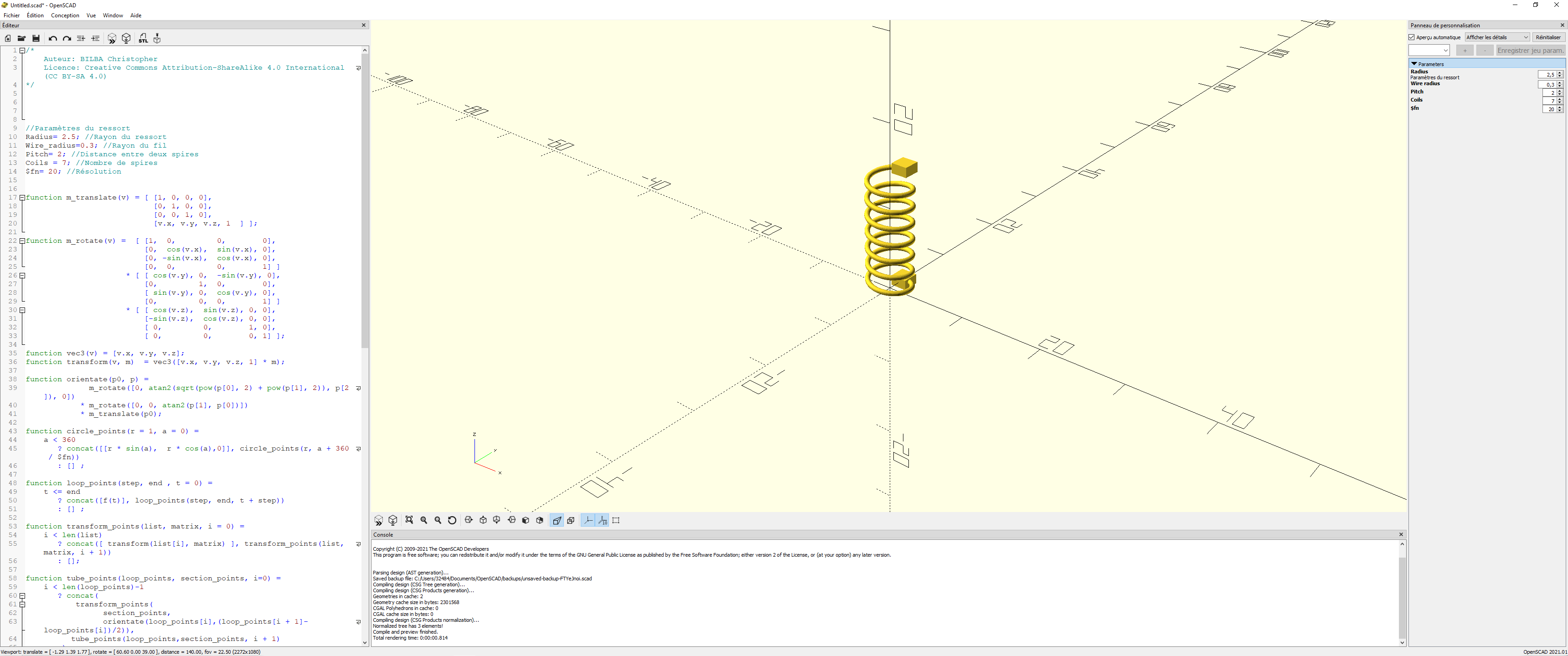

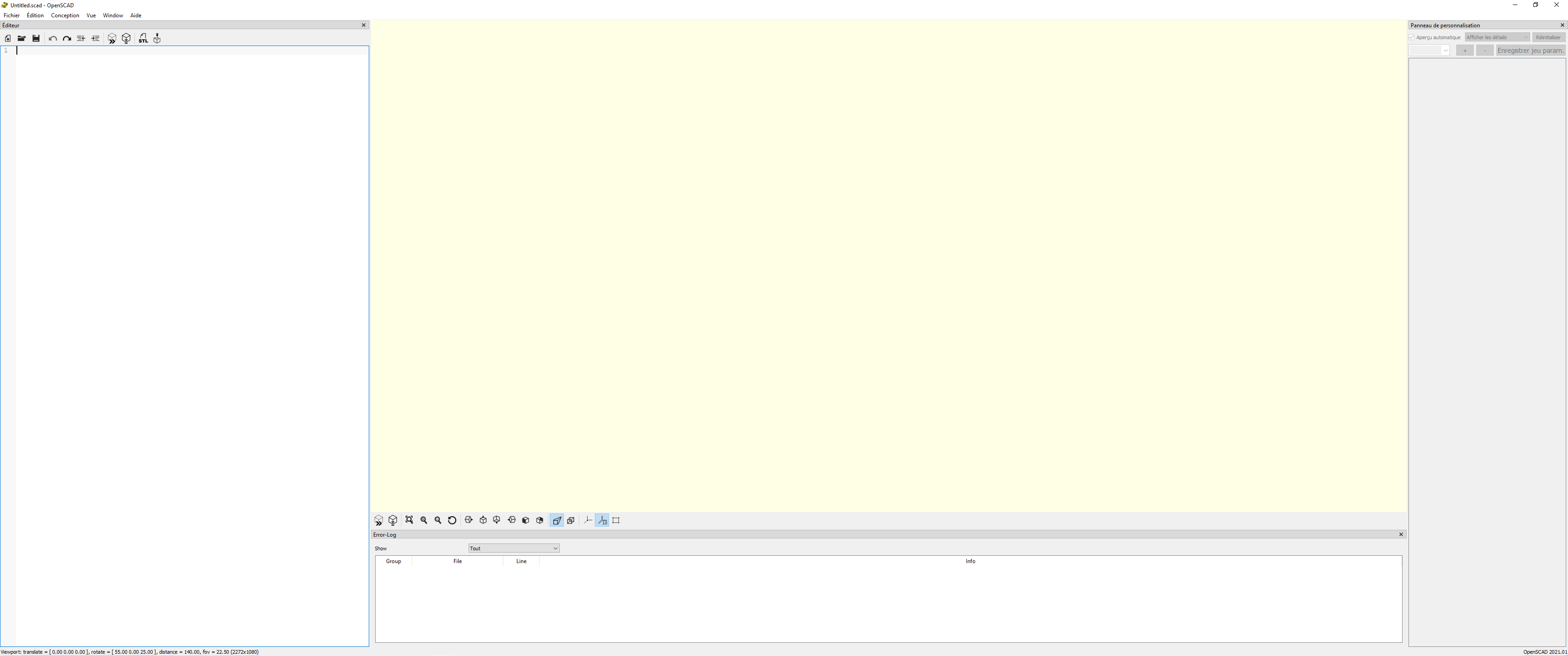

Lorsque vous créez un nouveau projet l’interface est vierge, cependant pour illustrer mes propos ce n’est pas très pertinent. Je considérerai donc l’interface présente lorsque j’ouvre mon projet du ressort présenté dans le module2. Voilà l’interface que j’ai:
Voyons maintenant les différentes fenêtres présentes et leur utilités.
Editeur#

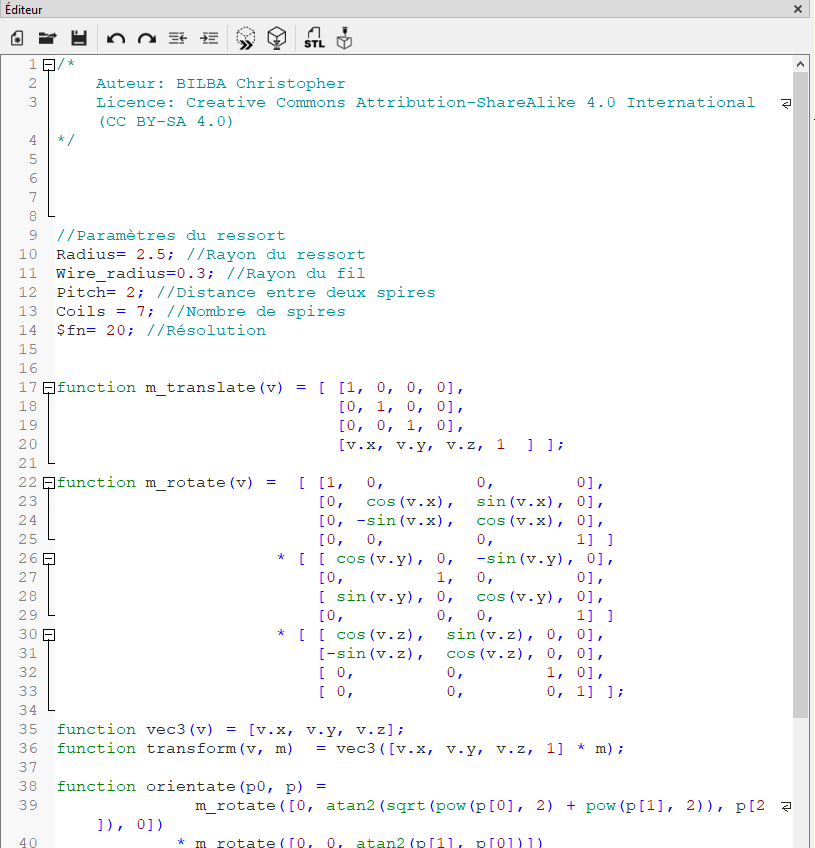

L’éditeur est la fenêtre située à gauche de l’écran. Elle permet à l’utilisateur de taper du code afin de modéliser la pièce souhaitée. Ceci explique donc la présence de mon code SCAD qui m’a servi à modéliser le ressort dans cette fenêtre.
Preview#

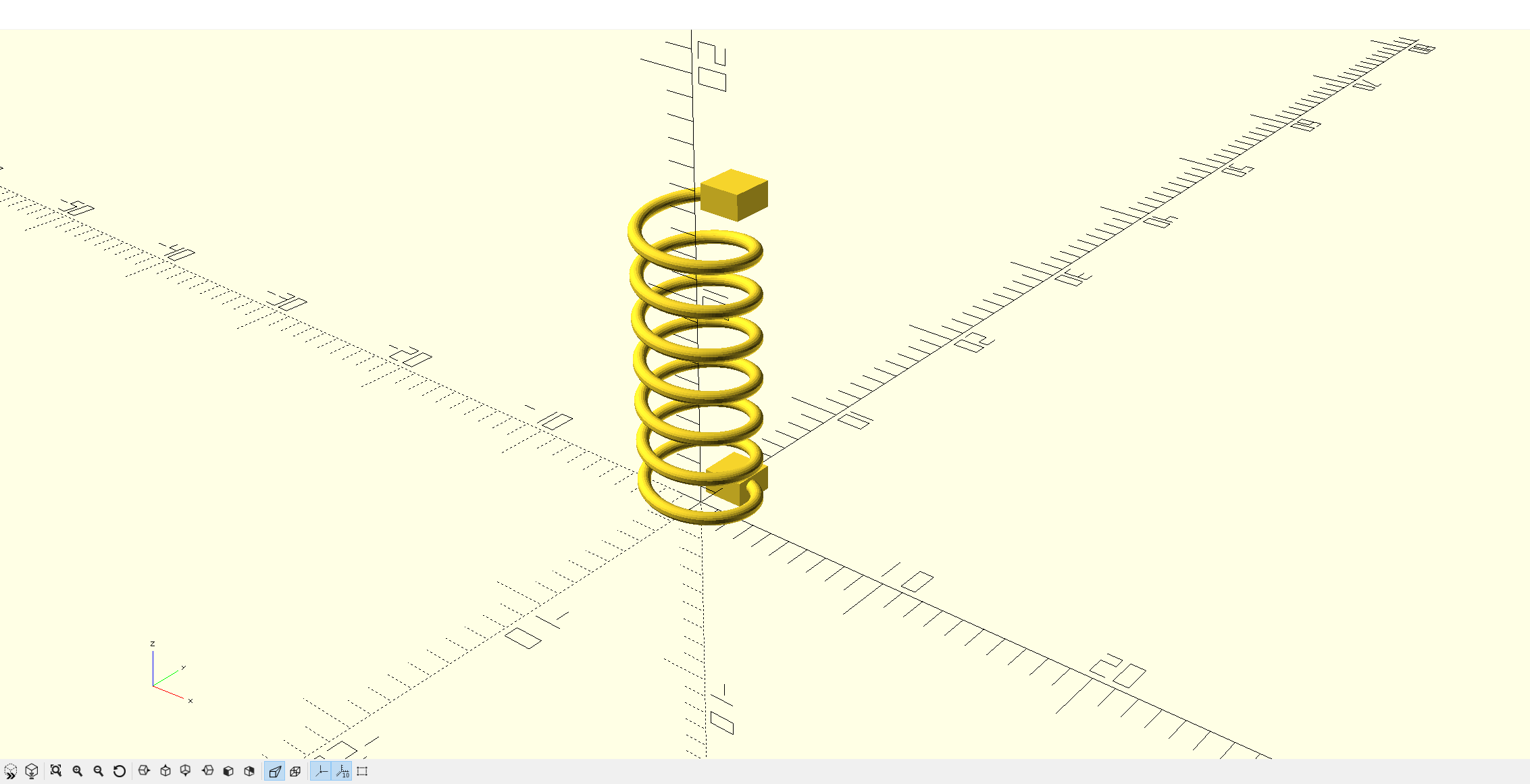

Afin de ne pas écrire du code dans le vent il est nécessaire de voir ses effets. C’est à ça que sert la fenêtre de preview, immanquable il s’agit de celle au centre de l’écran et qui attire le plus l’attention. Vous pouvez vous déplacer dans cette fenêtre en maintenant le clic gauche pour un déplacement orbital, clic droit pour une déplacement libre et la molette pour le zoom. En bas de cette fenêtre vous trouverez également les raccourcis de certaines options (désactivez les axes par exemple, personnelement je les trouve plus dérangeant qu’autre chose).
Console#

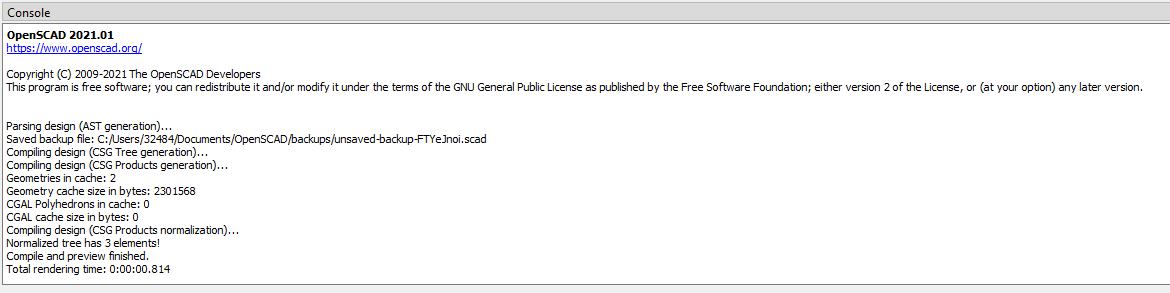

Si jamais il y a une erreur dans votre code, en plus de l’indiquer dans votre éditeur vous aurez également un message d’erreur dans la console. Si tout se passe bien, vous aurez un message de validation avec certains détails concernant la tâche effectuée. En résumé la console vous sert de vérification pour les actions effectuées.
Panneau de personnalisation#

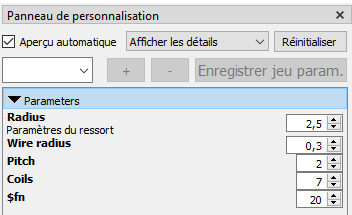

Si vous avez écris un code paramétrique, le panneau de personnalisation est très intéressant. Il vous permet de mofifier la valeur de vos paramètres utilisés lors du rendu sans toucher à votre code. Sur mon ressort je peux par exemple augmenter le rayon ainsi que diminuer le nombre de spires sans que cela n’impacte le code écrit, cela sert uniquement de test visuel afin de prendre une décision concernant une modification éventuelle du code.
3.3 Modélisations#
Apprentissage#
Afin de modéliser vos pièces vous aurez besoin de créer des objets et de les modifiers suivant vos besoin. Puisque seule votre imagination vous limite je ne vous expliquerai pas comment créer vos scripts afin de modéliser votre pièce, ceci serait l’équivalent de vous enseigner un langage de programmation complet.
Cependant quelques conseils pour vous guider vous aideront probablement.
Premières recherches#
Pour commencer je vous conseille de lire la CheatSheet fournie sur le site d’OpenSCAD. La lecture de ces fonctions vous permettra de comprendre quelles sont les choses que le logiciel met à votre disposition. Rien que savoir quelles formes, opérations booléennes, etc. vous sont permises peut déjà vous donner une idée concernant vos pièces.
De plus, vous avez un manuel utilisateur qui peut grandement vous servir. Tout vous y sera expliqué sur l’utilisation d’OpenSCAD, il s’agit en gros du travail que je souhaitais faire par moi-même mais étant donné la contrainte temporelle ainsi que la charge de travail que cela représente j’ai décidé de vous renvoyer vers celui-ci plutôt que d’en refaire un par moi-même.
Recherche internet#
Il n’y a rien de mal à regarder le code d’autres personnes, les reprendre ou les retravailler tant que les licences sont respectées. Ceci est fait très couramment en informatique
Inspirez-vous donc de tout ce que les autres ont déjà fait sur internet afin de réaliser vos pièces.
