2. Inkscape#

Ce tutoriel vous permettra de prendre Inkscape en main plutôt rapidement puisque je reprend ici tout ce que j’ai jugé pertinent dans le cadre de ce cours. Nous verrons tout le processus de l’installation jusqu’à l’export en passant par la réalisation du fichier avec les outils proposés.

2.1 Installation#

Il vous faudra donc commencer par installer le logiciel. Rendez-vous sur la page Inkscape dans la section “download”, et téléchargez la dernière version. Suivez les instructions d’installation, et une fois ceci fait le logiciel devrait se lancer.

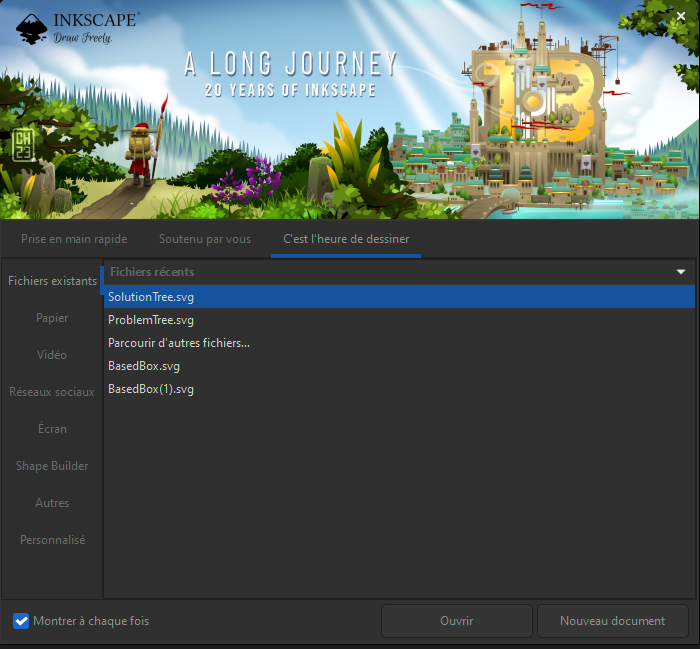

Etant donné que vous venez de l’installer, vous ne devriez pas avoir de fichiers récents comme moi, vous devez donc créer un nouveau fichier. Vous pouvez choisir un certain format parmi ceux présents (colonne de gauche) mais je ne vous conseille pas encore d’y toucher, appuyez simplement sur Nouveau document. Une fois fait vous devriez arriver sur l’interface de votre document qui se présente comme suit:

Nous pouvons désormais commencer à travailler sur notre design.

2.2 Interface#

Thème sombre#

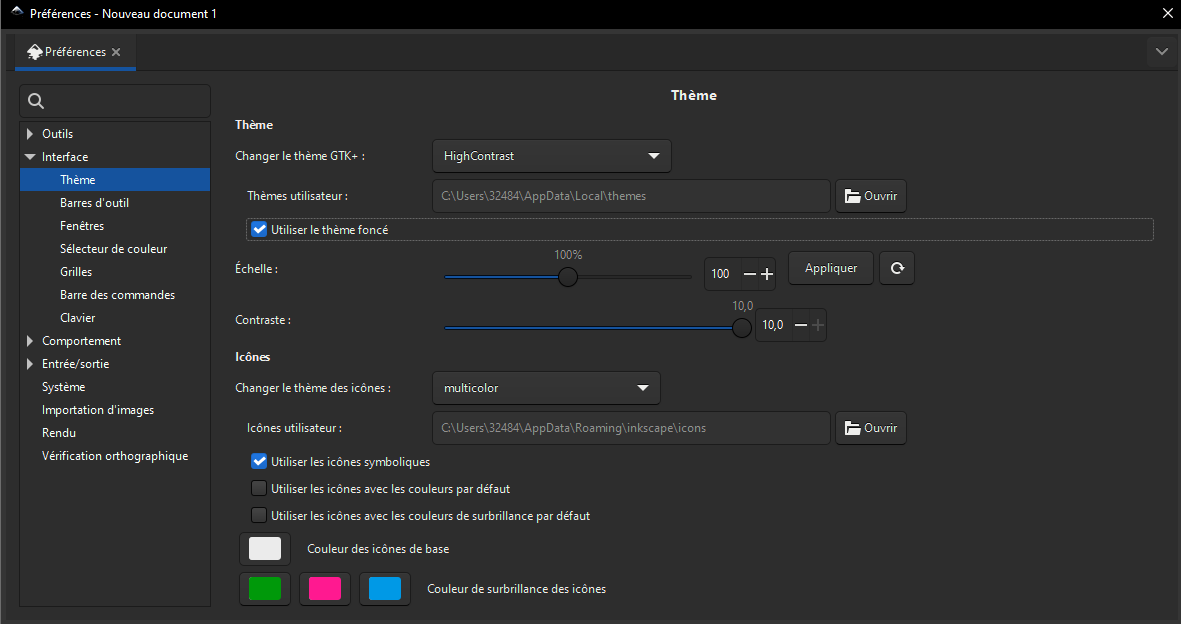

Je conseille de travailler avec le thème sombre (appelé “thème foncé” sur Inkscape en français) pour épargner à os yeux l’atrocité des thèmes clairs. Libre à vous de ne pas changer (vous êtes quand même un alien), mais si vous souhaitez le faire ouvrez le menu des préférences avec Ctrl+Shift+P. Une fois dedans, sélectionner Interface puis Thème et cochez l’option “Utiliser le thème foncé”.

Propriétés du document#

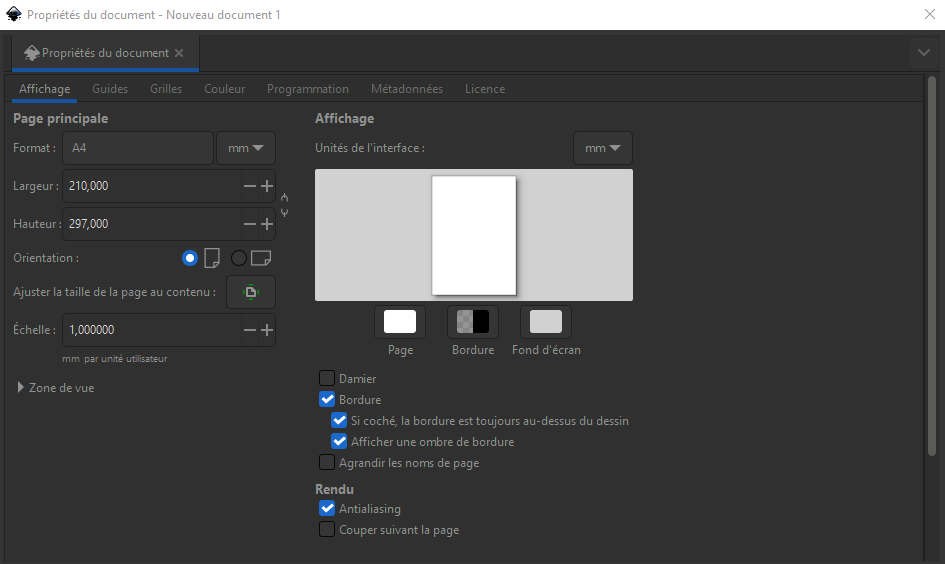

Vous pourriez également avoir besoin de modifier les propriétés du document (taille, couleur, grilles, licence, etc.). POur ce faire ouvrez son menu avec Ctrl+Shift+D. Vous devriez arriver sur cette page et voir tous les onglets en haut:

Vous toucherez principalement à la section “Affichage” afin de modifier la taille, l’orientation ou le fond de votre espace de travail. Cependant libre à vous de fouiller et d’incorporer des scripts, des grilles, etc.

Déplacements#

Afin de vous déplacer sur Inkscape vous avez beaucoup de possibilités. Voici les plus courantes:

où “Btn3” correspond au clic sur votre molette et “Wheel” à utiliser la molette. Comme vous l’avez remarqué les commandes utilisent la souris en général, travailler kau trackpad est fortemetn déconseillé.

Barre de propriété#

Au dessus de votre document il y a ce qu’on appelle la Propety Bar. Les informations concernant la forme que vous avez sélectionné s’y trouvent ainsi que diverses actions possibles.

Les informations principales sont la position de votre objet, représenté par ses coordonnées en X et Y, ainsi que sa taille représentée par la longueur (L) et sa largeur (H). Les actions suivantes sont accessibles directement depuis cette barre mais voici également les raccourcis claviers:

2.3 Outils#

Outils principaux#

Voyons maintenant quels sont les outils les plus utilisés ainsi que leur utilisation. Je précise que tous ces outils sont disponibles dans la barre d’outils située à gauche, cependant comme il est plus efrficace d’utiliser les raccourcis c’est eux que je présente.

Formes géométriques#

Sur Inkscape nous avons à disposition 3 outils permettant de réaliser des formes géométriques:

Pour l’outil étoile vous remarquerez que votre objet garde les proportions d’une étoile mais pas pour les outiles rectangle et ellipse. Pour ce faire maintenez la touche Ctrl pendant que vous donnez forme à votre objet, ceci indiquera au logiciel de garder les proportions permettant de créer des carrés ou des cercles parfaits.

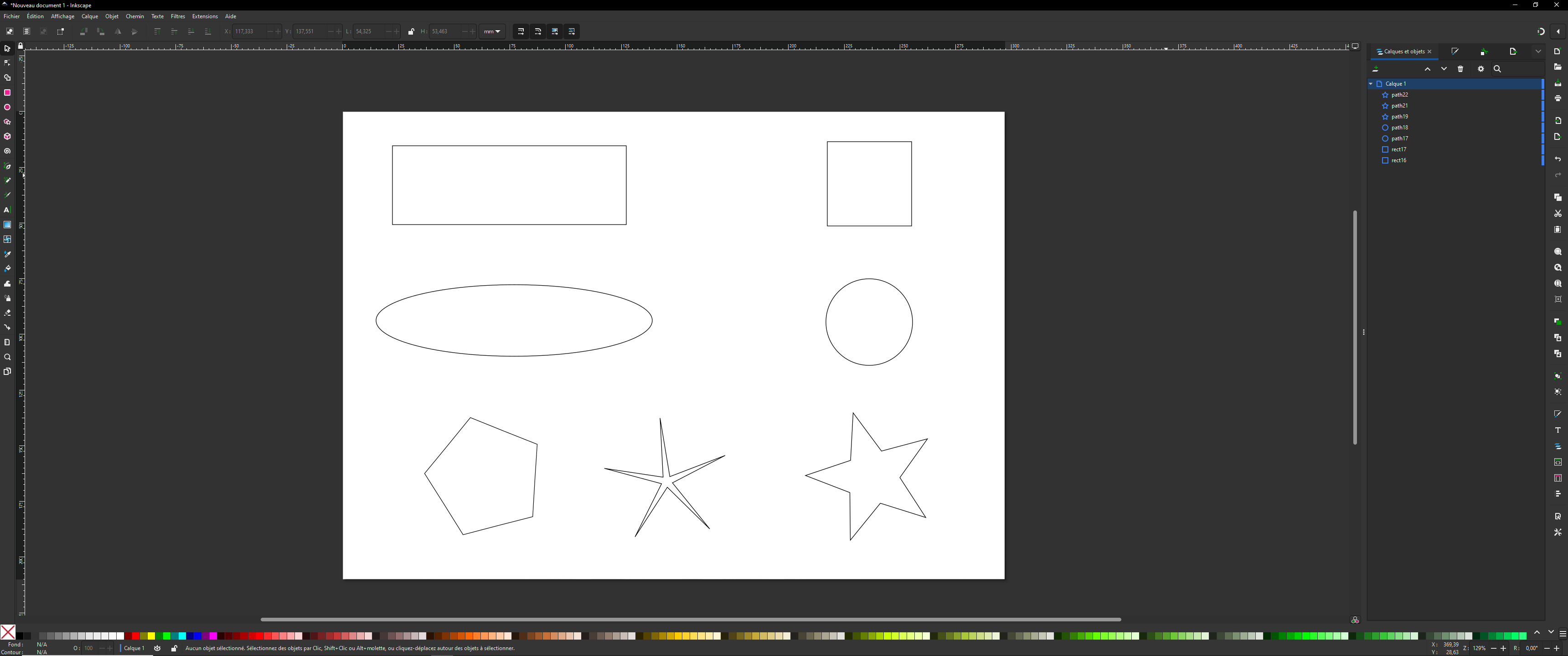

Voici ce qui peut être fait avec ces outils:

Plume#

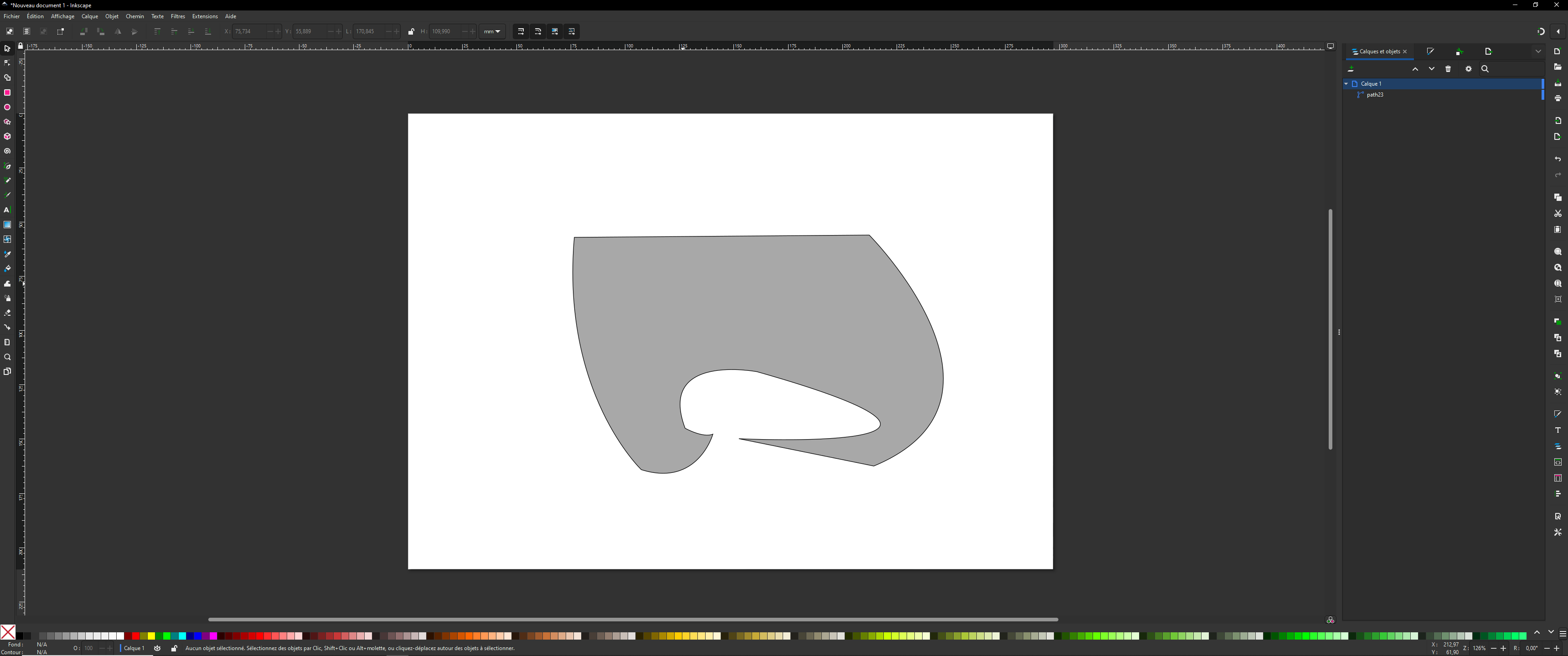

Pour faire vos propres formes vous utiliserez principalement l’outil plume, utilisable avec B. Ceci vous permet de placer des points reliés entre eux par une droite pour un simple clic, sinon vous pouvez maintenir le clic et glisser pour en faire des courbes selon les directions souhaitées. Essayez-le par vous-même, il est plutôt facile à prendre en main. Voici un exemple d’une forme quelconque:

Texte#

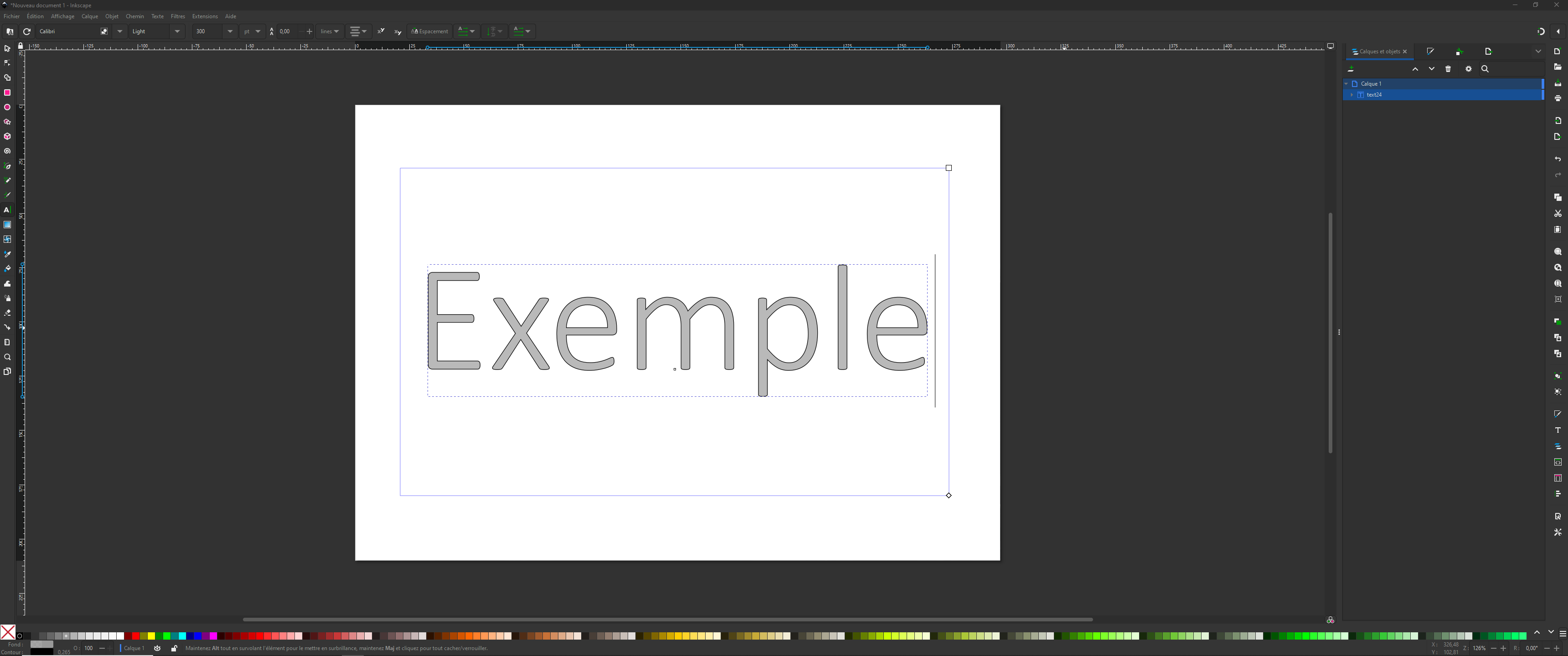

Il est également possible d’ajouter du texte, pour ceci utilisez l’outil texte avec T. Une fois fais sélectionner une zone dans laquelle ajouter du texte puis entrez avec le clavier votre texte. Vous pouvez également choisir les couleurs de fond et de contour en sélectionnant votre texte et en choisissant les couleurs en bas. Vous remarquerez que mon texte est centré et beaucoup plus grand que ce que vous auriez si vous le faites vous-même, vous pouvez tous modifier dans la barre de propriété du texte qui apparaît dans la barre de propriété lorsque vous sélectionnez le texte. Ici vous pourrez modifier la police, la taille, le positionnement, l’espacement, etc.

Autres#

Il serait trop long et inutile de tout présenter ici. Sachez qu’il existe d’autres outils pratiques mais qui ne seront jamais utilisés par la majorité des gens lisant ce guide, c’est pourquoi je ne leur dédie pas de section spécifique. L’outil noeud(N) accompgnera l’outil plume pour éditer, pours des formes vous avez spirale(I) ou cube(Shift+F4), dans les tracés il y a le crayon(P) et pinceau(C), etc.

Remplissages et contours#

Il est également possible de changer la couleur de contour et de fond pour les objets dessinés. Outre l’aspect esthétique, ceci est utile notamment pour la découpe laser dans notre cas. Lors de la préparation de la découpe il est possible de donner des paramètres (vitesse, puissance, etc.) différents pour chaque couleur présente dans le fichier .svg.

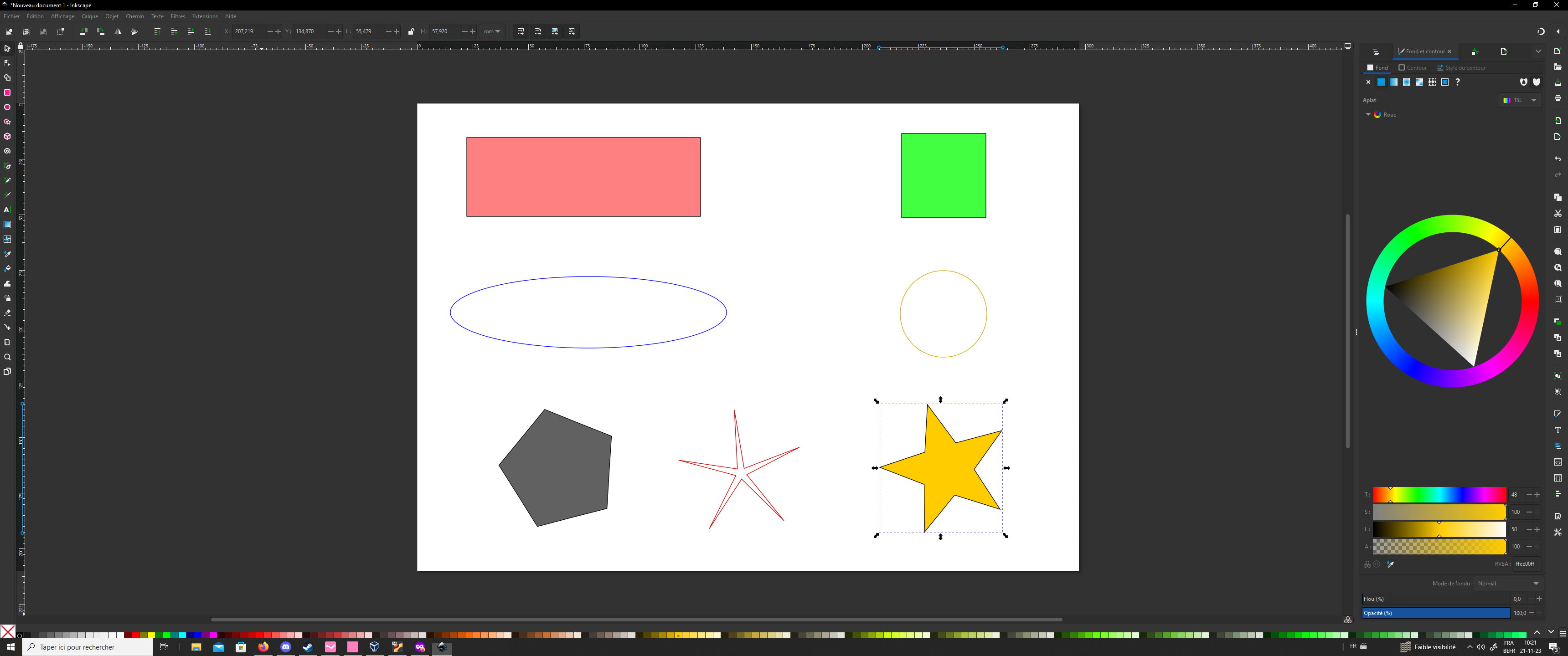

Pour ce faire sélectionner un objet en cliquant dessus, puis dans la barre des couleurs en dessous vous pouvez choisir la couleur. Cliquez dessus afin de choisir la couleur de fond, faites Shift+Clic pour sélectionner le contour. Voici ce que cela peut donner sur nos formes réalisées tout à l’heure:

Si jamais la couleur de fond ou le contour ne vous convient pas, en sélectionnant un objet vous pouvez modifier les paramètres directement dans son onglet Fond et contour que vous voyez à droite sur l’image. Vous pouvez changer le remplissage ou les propriétés de la couleur. Si le fond ne s’affiche pas quand vous choisissez une couleur regarder bien dans les propriétés que l’opacité ne soit pas à 0.

Grouper les éléments#

Si vous souhaitez travailler sur plusieurs objets en même temps vous pourriez chercher à les grouper pour ne pas les déplacer, redimensionner, etc. un par un. Sélectionner tous les objets souhaités puis faites Ctrl+G qui va grouper vos éléments. Si vous chercher ensuite à les dégrouper sélectionner votre groupe et faites Shift+Ctrl+G.

Opérations booléennes#

Des opérations booléennes sont également disponibles afin de faire interagir vos objets. Vous pouvez les utiliser avec les raccourcis suivants:

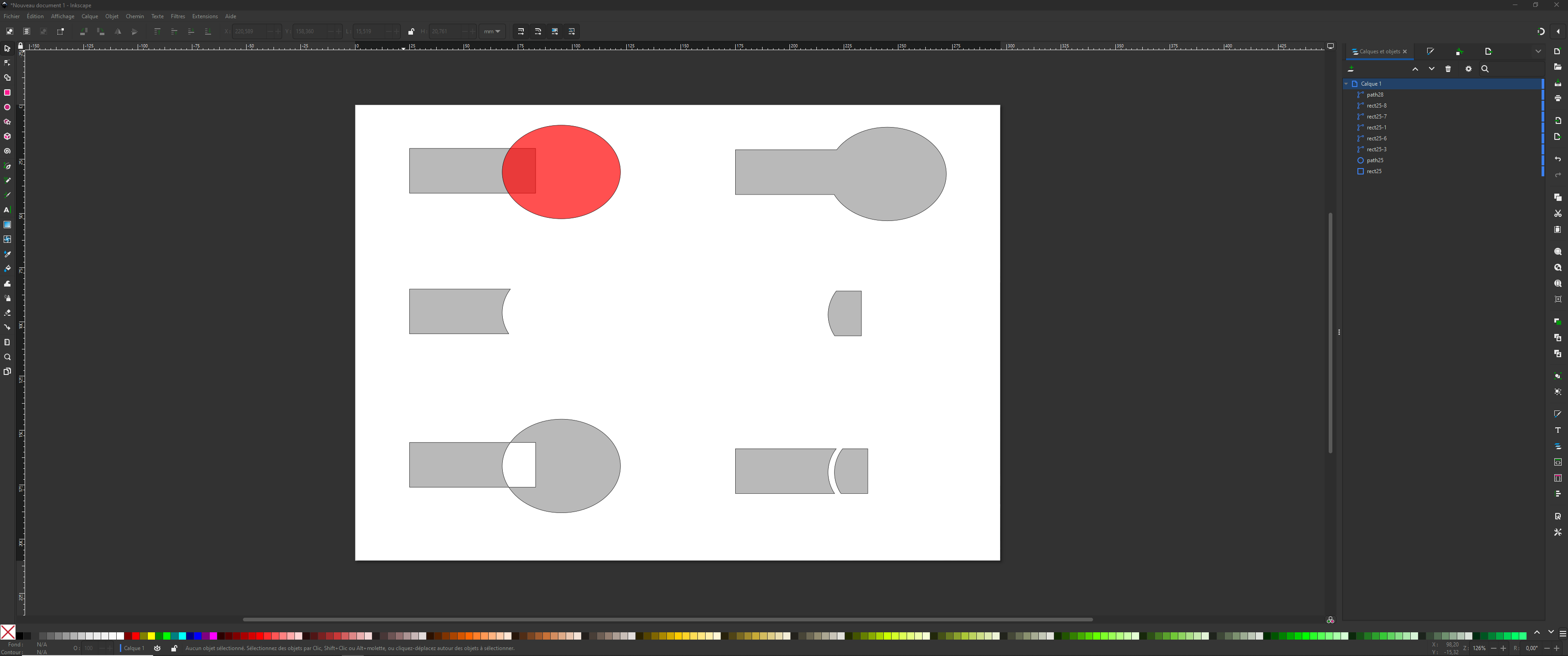

Sur l’image ci-dessous vous pouvez voir les effets qu’ont ces opérations sur le modèle de base(en haut à gauche). Les opérations sont dans l’ordre de la liste, de gauche à droite puis de haut en bas:

2.4 Ajout d’images#

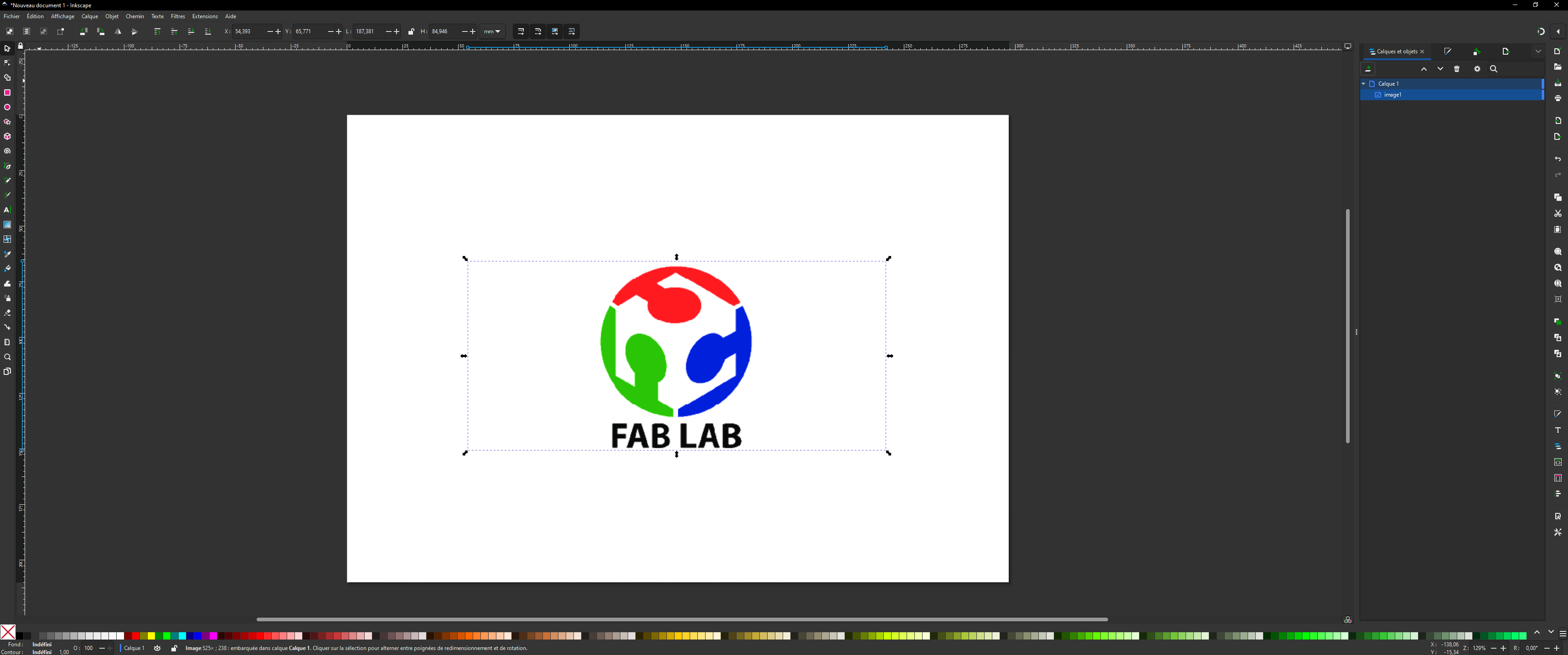

Vous pouvez également importer des images dans votre fichier. Ceci peut être utile par exemple si vous souhaitez refaire un logo de manière précise, il vous suffit d’importer une image du logo et de repasser dessus pour l’avoir au fichier .svg. Supprimer ensuite l’image temporaire et vous voilà avec un résultat fini. Faites simplement Ctrl+I afin de rechercher votre image et de l’ouvrir dans Inkscape:

2.5 Export du fichier#

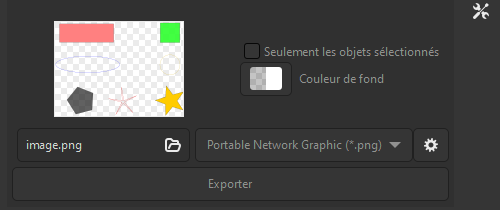

Une fois le travail fini vous devrez exporter votre fichier. Pour ce faire utilisez le raccourci Shift+Ctrl+E pour ouvrir l’onglet d’exportation. Choisissez le format (.svg probablement) ainsi que l’emplacement d’export que vous souhaitez et cliquez sur “Exporter”.

Voilà, votre fichier a été créé et exporté. Vous pouvez désormais l’utiliser pour vos découpes, illustrations, etc.
